Ефективність промислових процесів, де задіяні процеси нагрівання або охолодження, критично залежить від стабільності роботи теплообмінного обладнання. У інженерних системах важливо не лише правильно підібрати агрегат, а й забезпечити його безперебійну експлуатацію, для чого багато фахівців радять купити кожухотрубний теплообмінник через його високу стійкість до агресивних середовищ та надійність у важких умовах. Проте навіть найдосконаліше обладнання з часом може демонструвати зниження продуктивності. Два найбільш поширені симптоми проблем – це аномальне зростання гідравлічного опору та падіння коефіцієнта теплопередачі. Розуміння фізичних та хімічних причин цих явищ дозволяє не лише вчасно виявити несправність, а й суттєво подовжити термін служби всієї системи.
Що таке падіння тиску і чому воно виникає?
Гідравлічне падіння тиску (ΔP) — це різниця між тиском теплоносія на вході в апарат та на виході з нього. У будь-якому теплообміннику падіння тиску є природним явищем, зумовленим тертям рідини об стінки каналів та зміною напрямку потоку. Проте, коли це значення перевищує розрахункові показники, система починає працювати з перевантаженням.
Збільшення опору змушує насосне обладнання споживати більше електроенергії для підтримки необхідної витрати теплоносія. Якщо потужності насоса недостатньо, витрата падає, що автоматично веде до зниження кількості переданого тепла. Таким чином, падіння тиску та теплова ефективність є нерозривно пов’язаними параметрами.
Основні причини зниження ефективності теплопередачі
Ефективність теплообміну визначається коефіцієнтом теплопередачі, на який впливають стан поверхонь, швидкість потоку та фізико-хімічні властивості середовищ. Основними факторами, що погіршують ці показники, є:

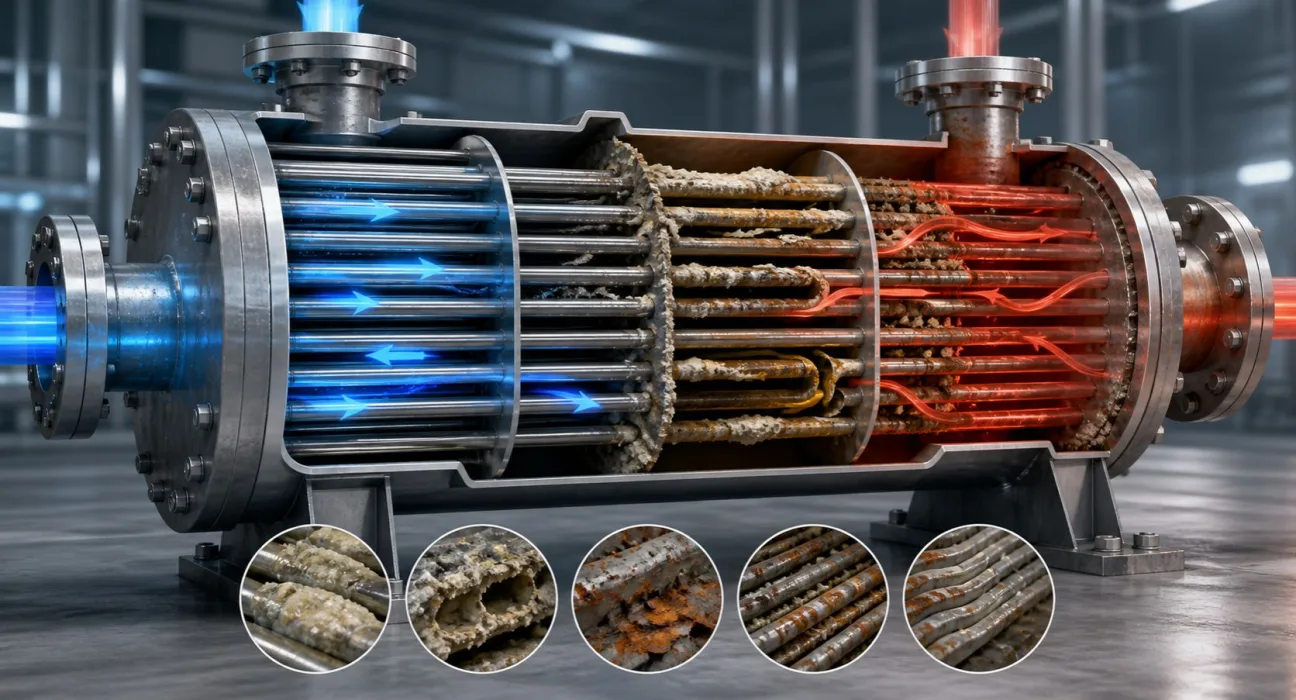

Забруднення та накип (Fouling)
Забруднення поверхонь є найбільш поширеною причиною втрати енергоефективності. Навіть тонкий шар відкладень діє як теплоізолятор. Коефіцієнт теплопровідності накипу в десятки разів нижчий за теплопровідність сталі, міді або титану, з яких виготовлені трубки.
Види забруднень включають:
- Кристалізація солей жорсткості (карбонатні та сульфатні відкладення).
- Осадження зважених часток (пісок, мул, продукти корозії).
- Біологічне обростання (водорості, бактерії, слиз), що особливо актуально для систем з оборотною водою з градирень.
- Хімічна реакція на поверхні, що призводить до утворення стійких плівок.
Корозія внутрішніх елементів
Корозія не лише руйнує цілісність конструкції, а й створює нерівності на поверхнях. Ці нерівності збільшують турбулентність та створюють зони застою, де швидше накопичуються інші типи забруднень. Продукти корозії (оксиди металів) мають значний об’єм і можуть фізично звужувати прохідні перетини трубок.
Повітряні пробки та накопичення газів
Наявність повітря або неконденсованих газів у теплообміннику створює “газові подушки”, які виключають частину площі теплообміну з процесу. Повітря має надзвичайно низьку теплопровідність, тому навіть невеликий об’єм газів може знизити загальну потужність апарату на 15-20%.
Чому зростає гідравлічний опір: аналіз причин
Якщо манометри фіксують значне зростання тиску на вході, це свідчить про зміну геометрії проточних каналів або властивостей рідини.
Механічне засмічення
Для кожухотрубних моделей характерне накопичення сміття у трубних дошках або всередині трубок малих діаметрів. Це можуть бути залишки зварювального шламу, окалина з трубопроводів або органічні залишки. При перекритті 10% трубок загальне падіння тиску може зрости на 30-40% через збільшення швидкості потоку в трубках, що залишилися вільними.
Зміна в’язкості теплоносія
У системах з використанням масел або гліколевих розчинів в’язкість сильно залежить від температури. Якщо система охолодження працює в нештатному режимі і температура теплоносія стає нижчою за розрахункову, в’язкість зростає, що призводить до стрімкого підвищення гідравлічного опору.
Деформація внутрішніх елементів
У результаті гідроударів або перепадів тиску внутрішні перегородки (бафли) у кожухотрубних апаратах можуть деформуватися. Це змінює траєкторію руху рідини в міжтрубному просторі, створюючи додаткові завихрення та зони надлишкового опору.
Порівняльна таблиця впливу факторів на роботу обладнання
| Фактор впливу | Вплив на падіння тиску | Вплив на теплопередачу | Пріоритетне рішення |
| Карбонатний накип | Помірний (через звуження) | Критичний (ізоляція) | Хімічна промивка (CIP) |
| Механічне сміття | Критичний (блокування) | Помірний | Механічне чищення, фільтрація |
| Біологічний слиз | Високий | Високий | Хлорування, біоцидна обробка |
| Повітряні пробки | Мінімальний | Високий | Встановлення розповітрювачів |
| Продукти корозії | Високий | Середній | Заміна вузлів, інгібітори |
Діагностика та моніторинг показників
Для підтримки обладнання в робочому стані необхідно впровадити регулярний моніторинг. Основні ознаки, що вказують на необхідність сервісного втручання, включають:
- Невідповідність температури на виході заданим параметрам при стабільній витраті.
- Зростання споживання енергії насосами.
- Поява сторонніх шумів або вібрацій під час роботи.
- Зміна кольору або прозорості теплоносія (ознака корозії або біологічного росту).
Список необхідних кроків для діагностики:
- Перевірка показників манометрів на вході та виході з обох контурів.
- Вимірювання температури стінок та патрубків за допомогою пірометра або тепловізора.
- Аналіз хімічного складу теплоносія на наявність домішок та рівень pH.
- Ультразвукова дефектоскопія для виявлення прихованих дефектів у кожухотрубних конструкціях.
Методи запобігання зниженню ефективності
Профілактика завжди коштує дешевше, ніж ремонт або повна заміна дороговартісного агрегату. Для стабільної роботи теплообмінників рекомендується дотримуватися наступних правил:
- Встановлення фільтрів грубої та тонкої очистки на лінії подачі теплоносія. Це дозволяє видалити більшу частину механічних домішок до того, як вони потраплять у вузькі канали апарату.
- Проведення водопідготовки. Використання пом’якшувачів води та деаераторів запобігає утворенню накипу та виникненню корозії.
- Регулярна безрозбірна промивка (CIP-мийка). Використання спеціальних реагентів дозволяє розчиняти відкладення без демонтажу обладнання.
- Контроль швидкості потоку. Занадто низька швидкість сприяє осіданню часток, а занадто висока — прискорює ерозію металу.
Список заходів для щорічного сервісу:
- Огляд трубних решіток на наявність ерозії та відкладень.
- Заміна ущільнювальних елементів (для розбірних моделей) або перевірка зварних швів.
- Очищення міжтрубного простору від застійного осаду.
- Калібрування датчиків тиску та температури.
Висновок
Падіння тиску та зниження ефективності теплообмінника є складними технічними проблемами, які вимагають комплексного підходу. У більшості випадків ці явища викликані сукупністю факторів: від якості теплоносія до порушень режимів експлуатації. Регулярний моніторинг, використання систем фільтрації та вчасне технічне обслуговування дозволяють зберегти ККД обладнання на рівні 95-98% від проектного. Пам’ятайте, що правильний вибір типу теплообмінника, наприклад, перехід на кожухотрубні конструкції у складних умовах, може стати вирішальним фактором довговічності всієї інженерної інфраструктури вашого підприємства.
